Flux séquentiels Apple Pay sur le Web

Les flux séquentiels fournissent une vue d'ensemble de la façon dont les systèmes (HCL Commerce, Apple Pay sur le Web) et les acteurs (les clients dans le magasin type Aurora) interagissent les uns avec les autres lors d'un flux de tâches type. Les flux séquentiels coïncident avec le code du contrôleur contenu dans le fichier ApplePay.js.

1 Le client affiche la page et souhaite utiliser Apple Pay

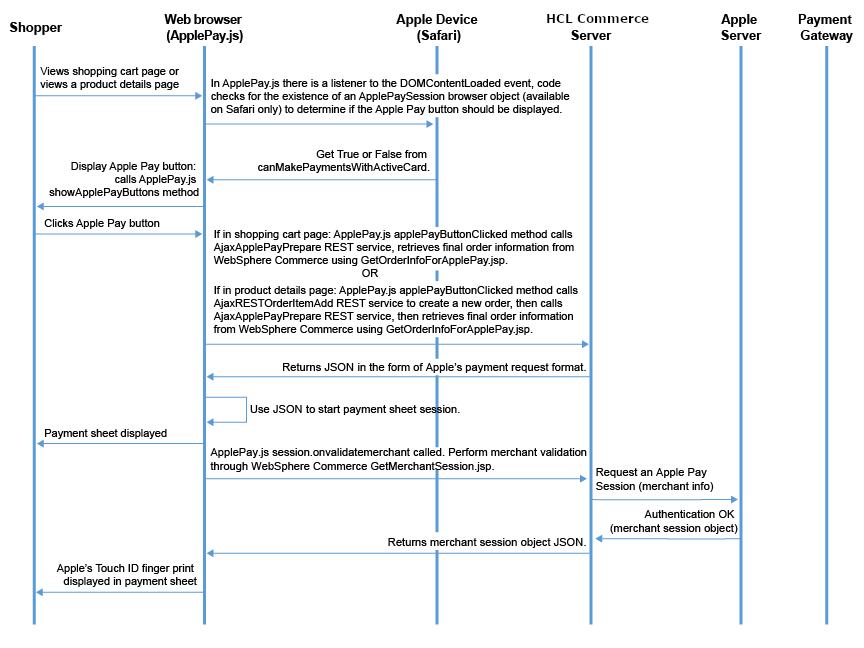

Le schéma suivant représente la séquence où un client affiche une page contenant un bouton Apple Pay :
Le client affiche la page et souhaite utiliser Apple Pay

2 Le client interagit avec les sélections de feuilles de paiement

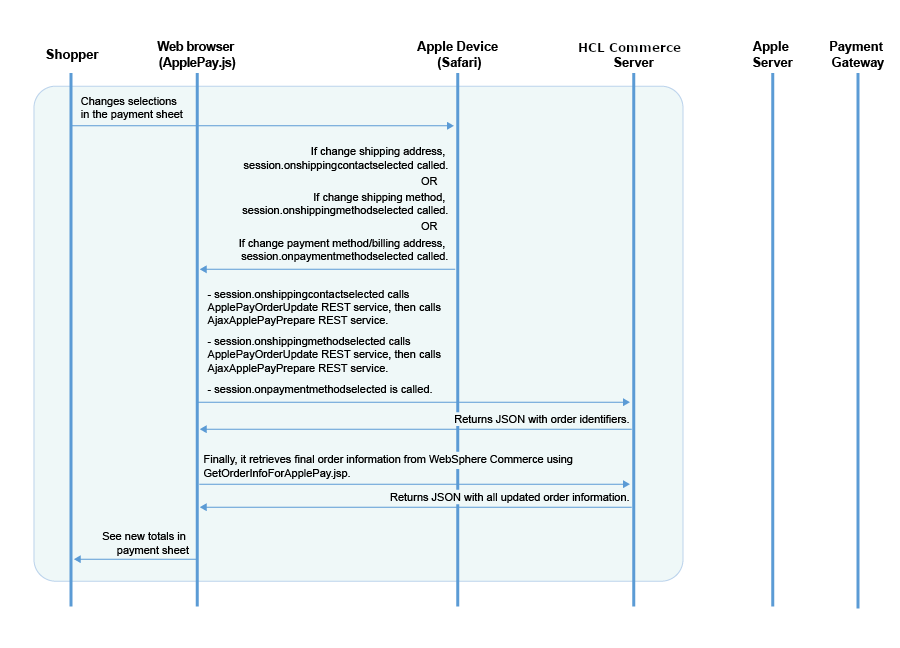

Le schéma suivant représente la séquence où un client interagit avec la feuille de paiement d'Apple Pay :
Le client interagit avec les sélections de feuilles de paiement

3 Le client autorise le paiement en utilisant Touch ID

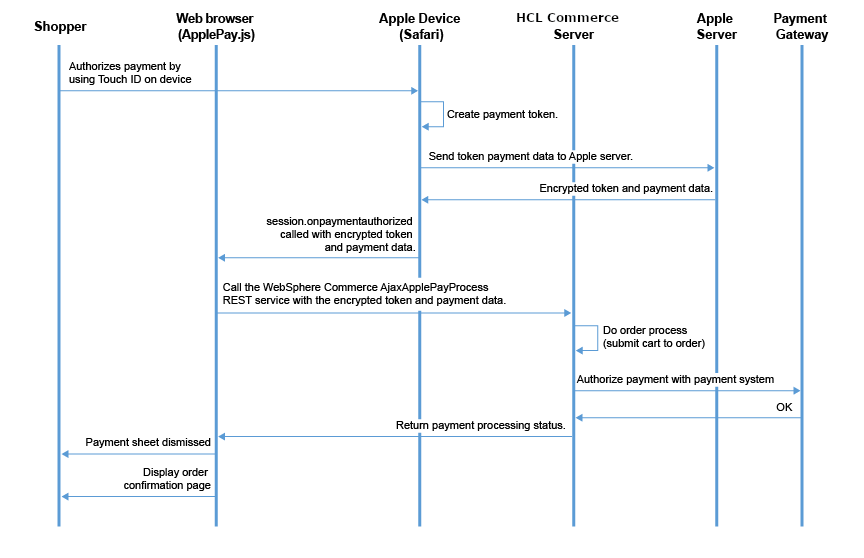

Le schéma suivant représente la séquence où un client autorise son paiement Apple Pay en utilisant Touch ID :
Le client autorise le paiement en utilisant Touch ID
