アーキテクチャー

VMware アーキテクチャは、仮想化環境の把握と管理に役立ちます。

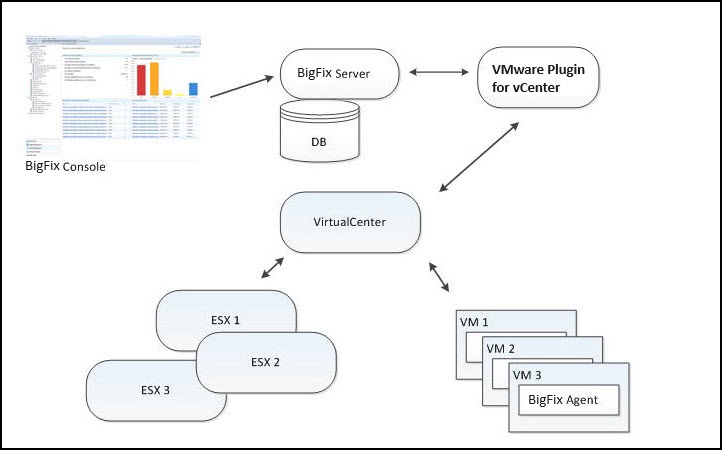

以下の図は、Virtual Endpoint Manager がご使用の環境で動作するためにどのように設計されているかを視覚的に示したものです。


VMware プラグイン・アーキテクチャー

Virtual Endpoint Manager は、標準の BigFix アーキテクチャーと VMware プラグインを使用します。

VMware プラグインは、プラグイン・ポータルがインストールされている BigFix クライアントです。さらに、vSphere Management Extender プラグインもインストールされ、構成されています。

VMware プラグインは、vCenter が制御している仮想マシンおよびホストに関する問い合わせを vCenter に送信し、取得した情報を BigFix server にレポートします。これらのレポートは、最終的に BigFix console 内の個別のコンピューター・オブジェクトになります。これらのコンピューターには、実際の BigFix エージェントはインストールされていません。そのため、これらのコンピューターはプロキシー・マシンと呼ばれます。コンソールからは、電源オン、電源オフ、中断、またはスナップショットの取得などのコマンドを送信できます。VMware プラグインは、VMware アプリケーション・プログラミング・インターフェース (API) を介して vSphere と通信することによってこれらのコマンドを渡します。

ホストおよび仮想マシン・ゲストのプロパティーは、VMware API を使用して検出できます。これらのプロパティーには、IP アドレス、使用可能なメモリー、BIOS バージョン、スナップショットの数などが含まれます。「actionscript コマンドのリスト」で新しいプロパティーのリストを確認してください 。

BigFix console がコマンドを発行すると、そのコマンドは VMware プラグインに渡されます。VMware プラグインはこのアクション・スクリプトを VMware API コマンドに変換します。これらの API はコマンドが成功したか失敗したかをレポートし、VMware プラグインはこれらの結果を解釈して BigFix クライアントに渡します。クライアントはそれらを BigFix server に戻します。コマンドの状況は BigFix console にレポートされます。
