基本的な適用環境

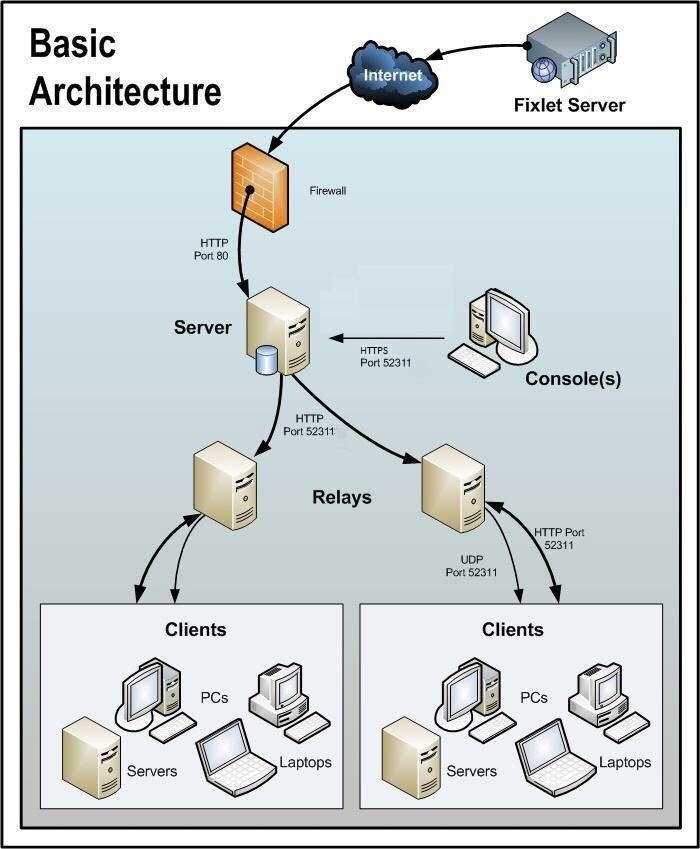

次の図では、単純化された BigFix デプロイメントを示し、基本的な階層とコンポーネントの接続に使用されるポートを指摘しています。

インターネットから Fixlet を収集するサーバーが少なくとも 1 つあります。そのサーバーでは、メッセージをコンソール・オペレーターに対して表示し、リレーに分配することができます。各クライアントは、自分のローカル・コンピューター環境を調べて、適用対象の Fixlet があればそれをリレーに折り返しレポートします。

BigFix コンソールは、このすべてのアクティビティーを監視します。サーバーに接続し、表示を定期的に更新して、ネットワークに関する変更または新しい情報を反映させます。

これにより、BigFix コンソール・オペレーターは、アクションを適切なコンピューターに振り向けて、脆弱性の修正、構成ポリシーの適用、ソフトウェアのインストールなどを行います。アクションがすべての関連コンピューターに広がり、それらの重大な問題に 1 つずつ対処しているときに、その進行状況を、ほぼリアルタイムで追跡することができます。

この図では、BigFix が使用するすべてのデフォルト・ポートにはラベルが付けられているため、どのポートをどこで開く必要があるかを確認することができます。これらのポートは、競合を避けるように選択されましたが、これらのポートのいずれかを現在使用している場合は、インストール時にカスタマイズすることができます。

図に関して、以下の事項に注意してください。

• ポート 80 は、HCL などの Fixlet プロバイダーからインターネットを介して Fixlet メッセージを収集するために使用されます。
• サーバー、リレー、およびクライアントの間の HTTP 通信には、専用ポート (デフォルトは 52311) が使用されます。
• サーバーとコンソールの間の HTTPS 通信には、専用のポート (デフォルトは 52311) が使用されます。
• リレーは、サーバー負荷を分担するために使用されます。この図では 2 つのリレーのみが示されていますが、類似した平坦な階層で数十あるいは数百のリレーを使用することができます。通常、500 台から 1,000 台のコンピューターごとに 1 つのリレーが適用されます。
• BigFix リレーは、UDP ポートを利用して、更新に関するアラートをクライアントに送ることもできますが、これは絶対に必要というわけではありません。
• BigFix クライアントは、通常 PC またはワークステーションですが、その他のサーバーや、ドッキング可能なラップトップなども使用できます。パッチおよび更新の恩恵を受ける可能性のあるデバイスはどれも、適用環境に組み込む候補となります。

BigFix には、この単純な事例が示すよりも、さらに柔軟性と潜在的能力があります。何十万という数のコンピューターを監視することが可能です。それらのコンピューターが世界中に分散していてもかまいません。次のシナリオは、この基本適用環境をベースとしています。
