PC/3270 Signification des indicateurs du groupe OIA et son image

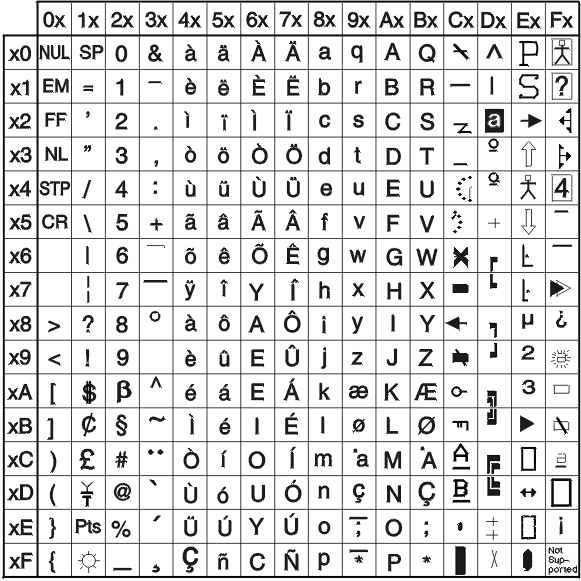

Le groupe d'images OIA se compose d'une chaîne de caractères ASCII de 80 octets sans octets d'attribut qui contient l'image OIA dans les points de code hôte. Caractères de l’espace de présentation hôte affiche les codes hexadécimaux trouvés dans l’espace de présentation de l’hôte et les caractères qu’ils représentent. Les données renvoyées peuvent être traduites en caractères graphiques OIA. Reportez-vous à Guide d'initiation pour plus d’informations sur les indicateurs de l’OIA.
Pour traduire les données renvoyées en caractères graphiques OIA, procédez comme suit :
- Imprimez les données renvoyées dans les octets 2 à 81 sur l'écran ou sur une imprimante.
- A l’aide du tableau des pages de codes applicable à l’appareil sur lequel la sortie apparaît, recherchez la valeur hexadécimale correspondant à chaque caractère.
- En utilisant Caractères de l’espace de présentation hôte, recherchez le caractère graphique OIA correspondant à chaque valeur hexadécimale trouvée à l'étape 2.
Note : Les images de contrôle de machine, de communications et de programme du groupe 8 (octet 0) sont suivies d'un numéro à trois chiffres lié au type de contrôle.
L'ID de session court suivi de X'20' se trouve dans la colonne 7.
Toutes les images de groupe sont représentées par des points de code hexadécimaux MFI (Main Frame Interactive).
Note : La position de la chaîne de données d’image OIA moins 1 position est égale à la colonne OIA.
- Groupe 1 (Décalage 82) : propriété en ligne et sur écran
Bit Signification 0–1 Réservé 2 La session SSCP-LU possède un écran 3 La session LU-LU possède un écran 4 En ligne et sans propriétaire 5 Sous-système prêt 6–7 Réservé - Groupe 2 (Décalage 83) : sélection de caractères
Bit Signification 0 Réservé 1 APL 3 Alphanumérique 4–5 Réservé - Groupe 3 (Décalage 84) : état de décalage
Bit Signification 0 Décalage supérieur 1 Numérique 2 CAPS 3–7 Réservé - Groupe 4 (Décalage 85) : PSS groupe 1
Bit Signification 0–7 Réservé - Groupe 5 (Décalage 86) : mettre en évidence le groupe 1
Bit Signification 0 Opérateur sélectionnable 1 Champ hérité 2–7 Réservé - Groupe 6 (Décalage 87) : groupe de couleurs 1
Bit Signification 0 Opérateur sélectionnable 1 Champ hérité 2–7 Réservé - Groupe 7 (Décalage 88) : insérer
Bit Signification 0 Mode insertion 1–7 Réservé - Groupe 8 (Décalage 89-93) : entrée interdite (5 octets)
- Octet 1 (Décalage 89)
Bit Signification 0 Contrôle de machine non réinitialisable 1 Réservé 2 Contrôle de machine 3 Contrôle de communications 4 Contrôle de programme 5–7 Réservé - Octet 2 (Décalage 90)
Bit Signification 0 Appareil occupé 1 Attente du terminal 2 Symbole moins 3 Fonction moins 4 Trop d'éléments entrés 5–7 Réservé - Octet 3 (Décalage 91)
Bit Signification 0–2 Réservé 3 Combinaison de touches mortes incorrecte, clé limitée. 4 Mauvais endroit 5–7 Réservé - Octet 4 (Décalage 92)
Bit Signification 0–1 Réservé 2 Attente du système 3–7 Réservé - Octet 5 (Décalage 93)
Bit Signification 0–7 Réservé
- Octet 1 (Décalage 89)
- Groupe 9 (Décalage 94) : PSS groupe 2
Bit Signification 0–7 Réservé - Groupe 10 (Décalage 95) : mettre en évidence le groupe 2
Bit Signification 0–7 Réservé - Groupe 11 (Décalage 96) : groupe de couleurs 2
Bit Signification 0–7 Réservé - Groupe 12 (Décalage 97) : rappel d'erreur de communication
Bit Signification 0-6 Erreur de communication 1–7 Réservé - Groupe 13 (Décalage 98) : état de l'imprimante
Bit Signification 0–7 Réservé - Groupe 14 (Décalage 99) : graphiques
Bit Signification 0–7 Réservé - Groupe 15 (Décalage 100) : réservé
- Groupe 16 (Décalage 101) : état de lecture/enregistrement automatique des touches
Bit Signification 0–7 Réservé - Groupe 17 (Décalage 102) : état de sortie/arrêt automatique de la clé
Bit Signification 0–7 Réservé - Groupe 18 (Décalage 103) : état étendu
Bit Signification 0–7 Réservé
