Référence de disposition et mappage du clavier
Mappage du clavier
Ce chapitre décrit le mappage de clavier pris en charge par le système hôte. Les claviers sont sélectionnés lors des procédures d'installation ou de personnalisation. Vous pouvez utiliser les dispositions de clavier pour localiser les positions des caractères sur le clavier. Reportez-vous au document Référence de l'utilisateur de l'émulateur pour plus d'informations.
Pour les touches comportant trois ou quatre caractères affichés, utilisez les combinaisons de touches du tableau 1 pour produire les caractères supérieur droit et inférieur droit souhaités. Les caractères inférieurs gauches ne nécessitent aucune touche supplémentaire. Utilisez la touche Maj pour les caractères en haut à gauche.
Tableau 1. Combinaisons de touches pour les caractères supérieur droit et inférieur droit
| Pays | Modèle amélioré de caractère en bas à droite 1 | Tous les modèles de caractère en haut à droite |
|---|---|---|
| Danemark | AltGr | Ctrl |
| Finlande | AltGr | Ctrl |
| Norvège | AltGr | Ctrl |
| Suède | AltGr | Ctrl |
| Tous les autres | AltGr | Aucun |
|
||
Touches d'édition locales
Le tableau 2 montre les touches utilisées par l'édition locale. Ces touches se comportent différemment entre le mode d'édition locale et le mode d'édition interactive (ECHO).
Tableau 2. Touches d'édition locales
| Mnémoniques des clés VT | Fonction d'édition locale | Action en mode d'édition locale |
|---|---|---|
| VT Trouver | Curseur Accueil | Déplace le curseur vers la position supérieure gauche sur une page en mémoire. |
| VT Insérer | Insérer/Remplacer | Détermine si les nouveaux caractères saisis déplacent les caractères existants vers la droite ou remplacent les caractères existants. |
| VT Supprimer | Effacer | Efface un champ non protégé de tous les caractères. Appuyez conjointement avec la touche MAJ pour effacer tous les champs non protégés dans la région de défilement. |
| VT Sélectionner | Edit | Appuyez conjointement avec la touche MAJ pour entrer ou sortir du mode d'édition locale. La ligne d'état affiche l'état actuel. |
| VT Précédent | Page précédente | Déplace le curseur au début de la page précédente. |
| VT Suivant | Page suivante | Déplace le curseur au début de la page suivante. |
| VT PF1 | Onglet | Avance le curseur jusqu'à la première occurrence de :
|
| VT PF2 | Insérer une ligne | Ajoute une ligne vide à l'écran et déplace les lignes suivantes vers le bas. Cette touche ne peut pas être sélectionnée sur une ligne contenant un champ protégé. |
| VT PF3 | Supprimer une ligne | Supprime une ligne de l'écran et déplace les lignes suivantes vers le haut. Cette touche ne peut pas être sélectionnée sur une ligne contenant un champ protégé. |
| VT PF4 | Supprimer le caractère | Supprime un caractère non protégé au niveau du curseur. |
| Pavé numérique VT Entrer Nouvelle ligne | Transmission | Envoie un bloc de texte modifié à l'hôte. Fonctionne comme la touche Transmission, si vous sélectionnez Transmission par ligne. |
Mappage du clavier Home3270

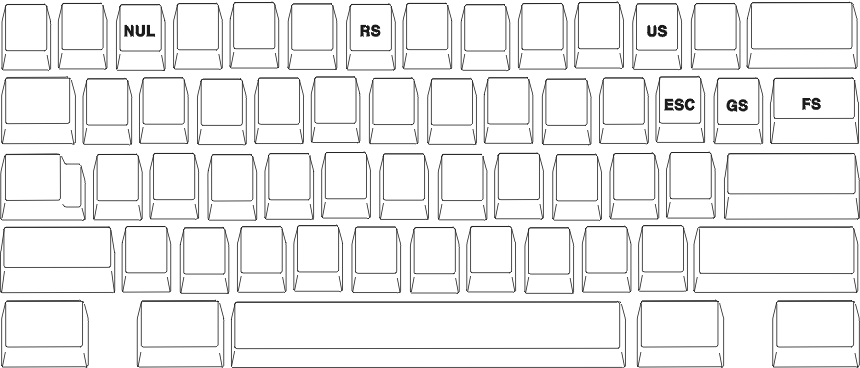

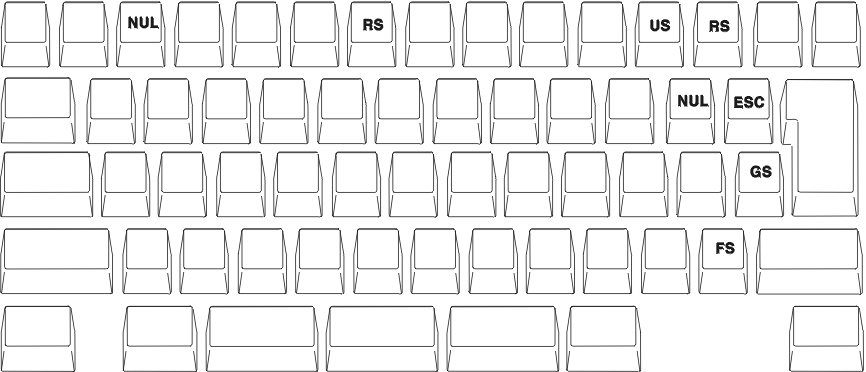

Cette section montre la position des codes de contrôle suivants : NUL (X'00')ESC (X'1B') FS (X'1C') GS (X'1D') RS (X'1E') US (X'1F')
Les positions de ces codes de contrôle sont fixes et communes à toutes les langues (y compris l'anglais américain), quels que soient les caractères attribués aux positions BASE et UP SHIFT des touches. Ces codes de contrôle sont positionnés sur les positions CONTROL des touches illustrées sur les figures 6 à 7.
Les positions des autres codes de contrôle varient pour chaque langue. Ces codes de contrôle sont positionnés à la position CONTROL de la touche alphabétique associée. Ces codes de contrôle et les caractères alphabétiques associés sont les suivants.
Tableau 3. Autre carte de code de contrôle du segment de touche B
| Code de contrôle | Lettre associée |
|---|---|
| SOH (X'01') | a |
| STX (X'02') | b |
| ETX (X'03') | c |
| EOT (X'04') | d |
| ENQ (X'05') | e |
| ACK (X'06') | f |
| BEL (X'07') | g |
| BS (X'08') | h |
| HT (X'09') | i |
| LF (X'0A') | j |
| VT (X'0B') | k |
| FF (X'0C') | l |
| CR (X'0D') | m |
| SO (X'0E') | n |
| SI (X'0F') | o |
| DLE (X'10') | p |
| DC1(XON) (X'11') | q |
| DC2 (X'12') | r |
| DC3(XOF) (X'13') | s |
| DC4 (X'14') | t |
| NAK (X'15') | u |
| SYN (X'16') | v |
| ETB (X'17') | w |
| CAN (X'18') | x |
| EM (X'19') | y |
| SUB (X'1A') | z |

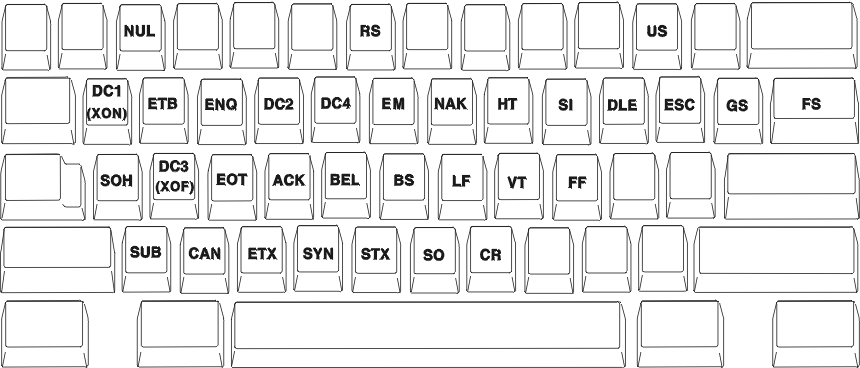

Vous trouverez ci-dessous un exemple de mappage de code de contrôle pour le clavier amélioré américain.
