PC/3270 OIA 组指示符含义及其图像

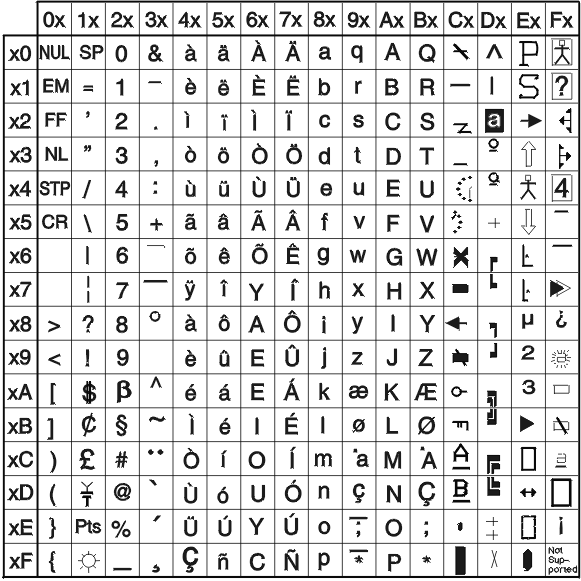

OIA 图形组由一个 80 字节的 ASCII 字符串组成，不含主机代码点中包含 OIA 图形的属性字节。 主机表示空间字符 显示十六进制代码（可在主机表示空间中找到），以及它们所表示的字符。返回的数据可以转换为 OIA 图形字符。请参阅 Quick Beginnings 以获取有关 OIA 指示符的信息。
要将返回的数据转换为 OIA 图形字符，请执行以下操作：
- 将字节 2 到81 中返回的数据打印到屏幕或打印机。
- 使用适用于显示输出的设备的代码页图表，查找与每个字符对应的十六进制值。
- 使用 主机表示空间字符，查找与在步骤 2 中找到的每个十六进制值对应的 OIA 图形字符。
注： 组 8（字节 0）机器、通信和程序检查图像后跟与检查类型相关的三位数字。
后跟 X'20' 的短会话标识位于第 7 列。
所有组图像均由主框架交互 (MFI) 十六进制代码点表示。
注： OIA 图像数据字符串位置减去 1 位置等于 OIA 列。
- 组 1（偏移量 82）：在线和屏幕所有权
位 意义 0-1 保留 2 SSCP-LU 会话拥有屏幕 3 LU-LU 会话拥有屏幕 4 在线且未拥有 5 子系统就绪 6-7 保留 - 组 2（偏移量 83）：字符选择
位 意义 0 保留 1 APL 3 字母数字 4-5 保留 - 组 3（偏移量 84）：Shift 状态
位 意义 0 上 Shift 1 Numeric 2 CAPS 3-7 保留 - 组 4（偏移量 85）：PSS 组 1
位 意义 0-7 保留 - 组 5（偏移量 86）：突出显示组 1
位 意义 0 操作员可选择 1 字段继承 2-7 保留 - 组 6（偏移量 87）：颜色组 1
位 意义 0 操作员可选择 1 字段继承 2-7 保留 - 组 7（偏移量 88）：插入
位 意义 0 插入方式 1-7 保留 - 组 8（偏移量 89–93）：输入被禁止（5 个字节）
- 字节 1（偏移量 89）
位 意义 0 不可重置机器检查 1 保留 2 机器检查 3 通信检查 4 程序检查 5-7 保留 - 字节 2（偏移量 90）
位 意义 0 设备正忙 1 终端等待 2 减号 3 Minus 函数 4 输入太多 5-7 保留 - 字节 3（偏移量 91）
位 意义 0-2 保留 3 死键组合不正确，键受限。 4 位置错误 5-7 保留 - 字节 4（偏移量 92）
位 意义 0-1 保留 2 系统等待 3-7 保留 - 字节 5（偏移量 93）
位 意义 0-7 保留
- 字节 1（偏移量 89）
- 组 9（偏移量 94）：PSS 组 2
位 意义 0-7 保留 - 组 10（偏移量 95）：突出显示组 2
位 意义 0-7 保留 - 组 11（偏移量 96）：颜色组 2
位 意义 0-7 保留 - 组 12（偏移量 97）：通信错误提醒
位 意义 0 - 6 通信错误 1-7 保留 - 组 13（偏移量 98）：打印机状态
位 意义 0-7 保留 - 组 14（偏移量 99）：图形
位 意义 0-7 保留 - 组 15（偏移量 100）：保留
- 组 16（偏移量 101）：自动键播放/录制状态
位 意义 0-7 保留 - 组 17（偏移量 102）：自动键退出/停止状态
位 意义 0-7 保留 - 组 18（偏移量 103）：扩展状态
位 意义 0-7 保留
