キーボードのレイアウトおよびマッピングのリファレンス
キーボード・マッピング
この章では、ホスト・システムでサポートされるキーボード・マッピングについて説明します。キーボードはインストールまたはカスタマイズ手順の間に選択されます。キーボード・レイアウトを使用して、キーボード上の文字の位置を探すことができます。詳細については、エミュレーター ユーザーズ リファレンスを参照してください。
3 つまたは 4 つの文字が表示されているキーの場合、表 1のキーの組み合わせを使用して、目的の右上および右下の文字を生成します。左下の文字には追加のキーは必要ありません。左上の文字にはシフト・キーを使用します。
| 国 | 右下の文字拡張テンプレート1 | 右上キャラクターオールテンプレート |
|---|---|---|
| デンマーク | AltGr | Ctrl |
| フィンランド | AltGr | Ctrl |
| ノルウェー | AltGr | Ctrl |
| スウェーデン | AltGr | Ctrl |
| その他 | AltGr | なし |
|
||
ローカル編集キー
表 2は、ローカル編集で使用されるキーを示しています。これらのキーは、ローカル編集モードと対話式編集 (ECHO) モードとの間で異なる動作をします。
| VT キーの略号 | ローカル編集ファンクション | ローカル編集モードでのアクション |
|---|---|---|
| VT 検索 | ホーム・カーソル | メモリー内のページの左上の位置にカーソルを移動します。 |
| VT 挿入 | 挿入/上書き | 新しく入力した文字が既存の文字を右にずらすか、既存の文字を置き換えるかを選択します。 |
| VT 削除 | クリア | すべての文字の無保護フィールドをクリアします。SHIFT キーと組み合わせて押して、画面移動領域の無保護フィールドをクリアします。 |
| VT 選択 | 編集 | SHIFT キーと組み合わせて押して、ローカル編集モードを開始または終了します。状況表示行は現在の状態を示します。 |
| VT 前画面 | PrevPage | 前のページの始めにカーソルを移動します。 |
| VT 次画面 | NextPage | 次のページの始めにカーソルを移動します。 |
| VT PF1 | Tab | 次の最初の出現箇所にカーソルを進めます。
|
| VT PF2 | 行の挿入 | 画面上で空白行を追加し、後続行を下に移動します。このキーは保護フィールドを含む行では選択できません。 |
| VT PF3 | DeleteLine | 画面から行を削除し、後続行を上に移動します。このキーは保護フィールドを含む行では選択できません。 |
| VT PF4 | DeleteChar | カーソル位置の無保護文字を削除します。 |
| VT Numpad の Newline の入力 | 送信 | 編集済みテキストのブロックをホストに送信します。行転送を選択した場合、転送キーのように動作します。 |
Home3270のキーマップ
このセクションでは、次の制御コードの位置を示します。 NUL (X'00') ESC (X'1B') FS (X'1C') GS (X'1D') RS (X'1E')米国 (X'1F')

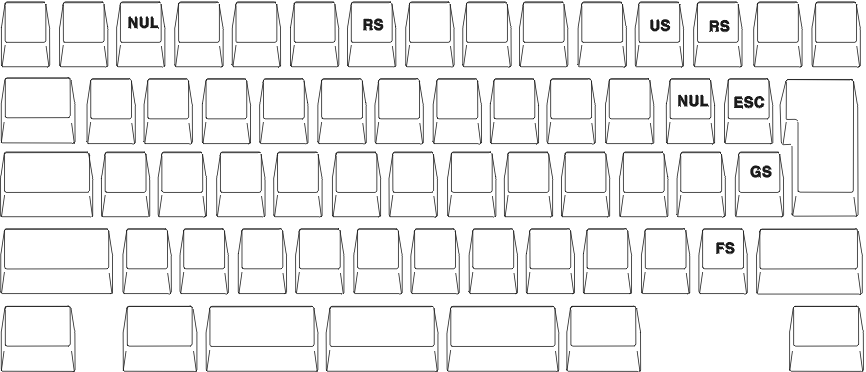

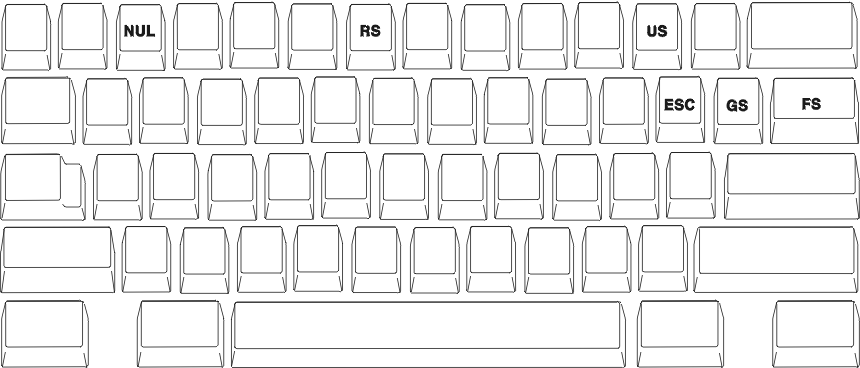

キーの BASE および UP SHIFT 位置に割り当てられた文字にかかわらず、これらの制御コードの位置は固定であり、すべての言語 (米国英語を含む) で共通です。これらの制御コードは、図 6から図 7に示されているキーの CONTROL 位置に配置されています。
その他の制御コードは、各言語で異なります。これらの制御コードは関連する英字キーの CONTROL 位置に配置されます。これらの制御コードおよび関連する英字は次のとおりです。
| 制御コード | 関連する文字 |
|---|---|
| SOH (X'01') | a |
| STX (X'02') | b |
| ETX (X'03') | c |
| EOT (X'04') | 日 |
| ENQ (X'05') | e |
| ACK (X'06') | f |
| ベル (X'07') | g |
| BS (X'08') | h |
| HT (X'09') | i |
| LF (X'0A') | j |
| VT (X'0B') | k |
| FF (X'0C') | l |
| CR (X'0D') | m |
| そう (X'0E') | n |
| SI (X'0F') | O |
| DLE (X'10') | p |
| DC1(XON) (X'11') | q |
| DC2 (X'12') | r |
| DC3(XOF) (X'13') | s |
| DC4 (X'14') | t |
| NAK (X'15') | u |
| SYN (X'16') | v |
| ETB (X'17') | w |
| CAN (X'18') | x |
| EM (X'19') | 年 |
| SUB (X'1A') | z |

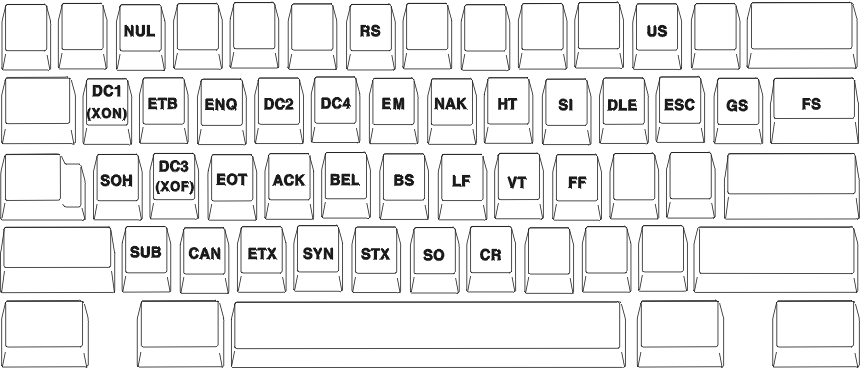

以下に、英語拡張キーボードの制御コード・マッピングの例を示します。
