シナリオ 3 - Web ホスティング

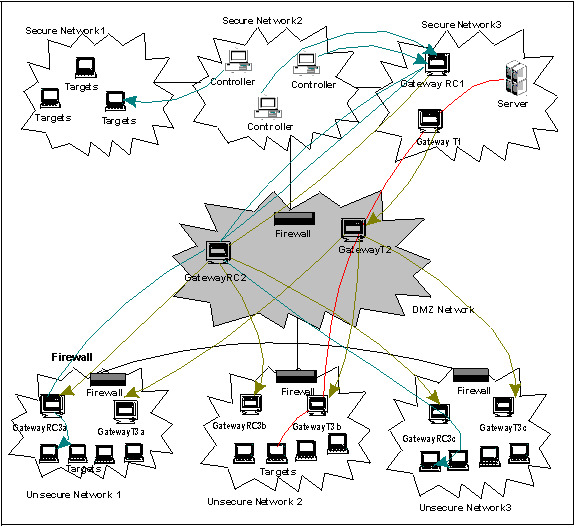

このシナリオでは、適切に定義された 2 つのネットワークがあります。1 つは、サーバーがインストールされており、コントローラー・マシンが配置されているセキュア・ネットワーク、もう 1 つは非セキュア・ネットワークです。非セキュア・ネットワークには、保守と問題解決のためにサーバーにアクセスする必要がある Web 対応ネットワークなどが該当します。
2 つのネットワークをリンクする DMZ ネットワークには、特定の目的のゲートウェイが 2 つ導入されています。
また、非セキュア・ネットワーク内のターゲットをセキュア・ネットワーク内のサーバーに登録できるようにする目的で HTTP プロキシーを使用することができないため、この通信を実現するにはゲートウェイがトンネル接続を確立する必要があります。
- シナリオ A:
- DMZ ネットワーク内のゲートウェイに対し、セキュア・ネットワーク内のターゲットへの直接接続を許可する (このシナリオではゲートウエイ T1、ゲートウェイ T2、ゲートウェイ T3x、およびゲートウェイ RC2 が必要です)。
このシナリオでは、ゲートウェイ RC1 を TRC サーバーに追加します。
- シナリオ B:
- DMZ ネットワークへのトラフィックが許可されず、ゲートウェイに対しセキュア・ネットワーク内のターゲットへの直接接続が許可されません (このシナリオでは、ゲートウェイ T1、ゲートウェイ T2、ゲートウェイ T3x、ゲートウェイ RC1、ゲートウェイ RC2、およびゲートウェイ RC3x が必要です)。
このシナリオでは、ゲートウェイ RC1 を TRC サーバーに追加します。
各シナリオの構成は以下のようになります。
2 つのシナリオに共通の構成
ゲートウェイ T1:
- トンネルに使用するゲートウェイ T2 へのコントロール接続を作成します。
- トンネル接続のためにサーバーとの接続を作成します。
Gateway.3.ConnectionType = Gateway
Gateway.3.DestinationAddress = gatewayT2_ipaddress
Gateway.3.DestinationPort = 8881
# Optional:
# Gateway.3.BindTo = 0.0.0.0
# Gateway.3.SourcePort = 0
# Gateway.3.RetryDelay = 45
# Gateway.3.KeepAlive = 900
# Gateway.3.Timeout = 90
# Gateway.3.Passphrase =
非セキュア・ネットワーク内のターゲットはサーバーに直接接続できないため、ターゲットからサーバーにハートビートを転送するトンネル接続を作成する必要があります。
Outbound.1.ConnectionType = OutboundTunnel
Outbound.1.DestinationAddress = trc_server_ip_address
Outbound.1.DestinationPort = 80
# Optional
# Outbound.1.TunnelID = TRCSERVER
# Outbound.1.BindTo = 0.0.0.0
# Outbound.1.Timeout = 90
DestinationAddress は TRC サーバーの IP アドレス、DestinationPort は TRC サーバーのポートです。
ゲートウェイ T2:
したがって、ゲートウェイ T2 の構成ファイルには、シナリオのタイプに関係なく以下の項目が含まれます。
- ゲートウェイ T3x への接続を作成します。
- ゲートウェイ T2 からのコントロール接続を受け入れます。
各 T3 ゲートウェイ (GatewayT3a、GatewayT3b、および GatewayT3c) のゲートウェイ接続を定義する必要があります。
Gateway.T3x.ConnectionType = Gateway
Gateway.T3x.DestinationAddress = gatewayT3x_ipaddress
Gateway.T3x.DestinationPort = 8881
# Optional:
# Gateway.T3x.BindTo = 0.0.0.0
# Gateway.T3x.SourcePort = 0
# Gateway.T3x.RetryDelay = 45
# Gateway.T3x.KeepAlive = 900
# Gateway.T3x.Timeout = 90
# Gateway.T3x.Passphrase =
Inbound.1.ConnectionType = Inbound
Inbound.1.PortToListen = 8881
# Optional:
# Inbound.1.BindTo = 0.0.0.0
# Inbound.1.RetryDelay = 45
# Inbound.1.Passphrase =
Inbound.1.AllowGateways = true
Inbound.1.AllowEndpoints = false
ゲートウェイ T3x:
ゲートウェイ T3x の構成ファイルには、シナリオのタイプに関係なく以下の項目が含まれます。
- ゲートウェイ T2 からのコントロール接続を受け入れます。
- エンドポイントからのサーバーへのトンネル接続要求を受け入れます。
Inbound.1.ConnectionType = Inbound
Inbound.1.PortToListen = 8881
# Optional:
# Inbound.1.BindTo = 0.0.0.0
# Inbound.1.RetryDelay = 45
# Inbound.1.Passphrase =
Inbound.1.AllowGateways = true
Inbound.1.AllowEndpoints = false
InboundTunnel.1.ConnectionType = InboundTunnel
InboundTunnel.1.PortToListen = 8880
# Optional
# InboundTunnel.1.TunnelID = TRCSERVER
# InboundTunnel.1.BindTo = 0.0.0.0
# InboundTunnel.1.RetryDelay = 45
非セキュア・ネットワーク内のターゲットはサーバーに直接接続できないため、ターゲットからサーバーにハートビートを転送するトンネル接続を作成する必要があります。
PortToListen には、ターゲットがトンネル経由でサーバーに接続するときに接続するポートが指定されます。ターゲットがトンネルを使用できるようにするには、ターゲット構成で ProxyURL を次のように設定する必要があります。
trcGateway.://<gateway address>:8880
シナリオ A
ゲートウェイ RC2
ゲートウェイ RC2 の構成は以下のようになります。
- セキュア・ネットワーク内のコントローラーからの要求を受け入れます。
- 非セキュア・ネットワーク内のエンドポイントを検出します。
Inbound.1.ConnectionType = Inbound
Inbound.1.PortToListen = 8881
# Optional:
# Inbound.1.BindTo = 0.0.0.0
# Inbound.1.RetryDelay = 45
# Inbound.1.Passphrase =
Inbound.1.AllowGateways = false
Inbound.1.AllowEndpoints = true
Endpoint.1.ConnectionType = Endpoint
# Optional
# Endpoint.1.SubnetAddress = 0.0.0.0
# Endpoint.1.SubnetMask = 0.0.0.0
# Endpoint.1.BindTo = 0.0.0.0
# Endpoint.1.SourcePort = 0
# Endpoint.1.Timeout = 90
シナリオ B
このシナリオでは、セキュア・ネットワーク外部でゲートウェイ・トラフィック以外のトラフィックが許可されません。したがって、コントローラーからの要求を受け入れ、要求を RC2 に渡す新しいゲートウェイ RC1 が必要です。同様に、各非セキュア・ネットワーク内に、正しいターゲットを検出するための新しいゲートウェイ RC3x が必要です。
ゲートウェイ RC1:
ゲートウェイ RC1 の構成は以下のようになります。
- セキュア・ネットワーク内のコントローラーからの要求を受け入れます。
- ゲートウェイ RC2 に接続し、接続要求を転送します。
Inbound.1.ConnectionType = Inbound
Inbound.1.PortToListen = 8881
# Optional:
# Inbound.1.BindTo = 0.0.0.0
# Inbound.1.RetryDelay = 45
# Inbound.1.Passphrase =
Inbound.1.AllowGateways = false
Inbound.1.AllowEndpoints = true
Gateway.RC2.ConnectionType = Gateway
Gateway.RC2.DestinationAddress = gatewayRC2_ipaddress
Gateway.RC2.DestinationPort = 8881
# Optional:
# Gateway.RC2.BindTo = 0.0.0.0
# Gateway.RC2.SourcePort = 0
# Gateway.RC2.RetryDelay = 45
# Gateway.RC2.KeepAlive = 900
# Gateway.RC2.Timeout = 90
# Gateway.RC2.Passphrase =
ゲートウェイ RC2
このシナリオでは、ゲートウェイ RC2 の構成は以下のようになります。
- ゲートウェイ RC1 からのコントロール接続を受け入れます。
- ゲートウェイ RC3x に接続し、接続要求を転送します。
Inbound.1.ConnectionType = Inbound
Inbound.1.PortToListen = 8881
# Optional:
# Inbound.1.BindTo = 0.0.0.0
# Inbound.1.RetryDelay = 45
# Inbound.1.Passphrase =
Inbound.1.AllowGateways = true
Inbound.1.AllowEndpoints = false
各 RC3 ゲートウェイ (RC3a、RC3b、RC3c) のゲートウェイ接続を定義する必要があります。x は a、b、または c です。
Gateway.RC3x.ConnectionType = Gateway
Gateway.RC3x.DestinationAddress = gatewayT3x_ipaddress
Gateway.RC3x.DestinationPort = 8881
# Optional:
# Gateway.RC3x.BindTo = 0.0.0.0
# Gateway.RC3x.SourcePort = 0
# Gateway.RC3x.RetryDelay = 45
# Gateway.RC3x.KeepAlive = 900
# Gateway.RC3x.Timeout = 90
# Gateway.RC3x.Passphrase =
ゲートウェイ RC3x
これらのゲートウェイは、以前はゲートウェイ RC2 に直接アクセスできたエンドポイントを検出するために必要です。これらのゲートウェイの構成ファイルには以下の項目が含まれます。
Inbound.1.ConnectionType = Inbound
Inbound.1.PortToListen = 8881
# Optional:
# Inbound.1.BindTo = 0.0.0.0
# Inbound.1.RetryDelay = 45
# Inbound.1.Passphrase =
Inbound.1.AllowGateways = true
Inbound.1.AllowEndpoints = false
Endpoint.1.ConnectionType = Endpoint
# Optional
# Endpoint.1.SubnetAddress = 0.0.0.0
# Endpoint.1.SubnetMask = 0.0.0.0
# Endpoint.1.BindTo = 0.0.0.0
# Endpoint.1.SourcePort = 0
# Endpoint.1.Timeout = 90
