LPAR へのディスクの追加
「PowerVM 論理区画 (LPAR) へディスク追加」タスクを使用すると、既存の論理区画 (LPAR) にディスクを追加できます。
始める前に
- PowerVM® HMC の概要
- PowerVM® LPAR の概要
- PowerVM® 管理対象システムの概要
- PowerVM® VIOS の概要
タスク内の特定のパラメーターの検証を無効にする方法については、『タスクでの検証の無効化』を参照してください 。
手順
- サーバー自動化ドメインを開きます。
- ドメイン・パネルで、 を選択し、「PowerVM 論理区画 (LPAR) へディスク追加」を選択します。
- 「区画」セクションで、以下のパラメーターを入力して、ディスクを追加する LPAR を選択します。
- HMC
- ディスクの追加先の LPAR が配置されているハードウェア管理コンソールを選択します。
- 管理対象システム
- ディスクの追加先の LPAR が配置されている管理対象システムを選択します。
- パーティション名
- ディスクを追加する LPAR の名前を選択します。パラメーターに与えられた検証をオーバーライドするには、パラメーターの「検証」列で「オフ」を選択します。詳しくは、『タスクでの検証の無効化』を参照してください。
- 「ストレージ設定」セクションで、新しい LPAR のストレージ値を入力します。「ストレージ・タイプ」リストから、新規 LPAR に対して、仮想小規模コンピューター・システム・インターフェース (vSCSI) またはノード・ポート ID の仮想化 (NPIV) ストレージ・タイプのどちらを使用するかを選択します。

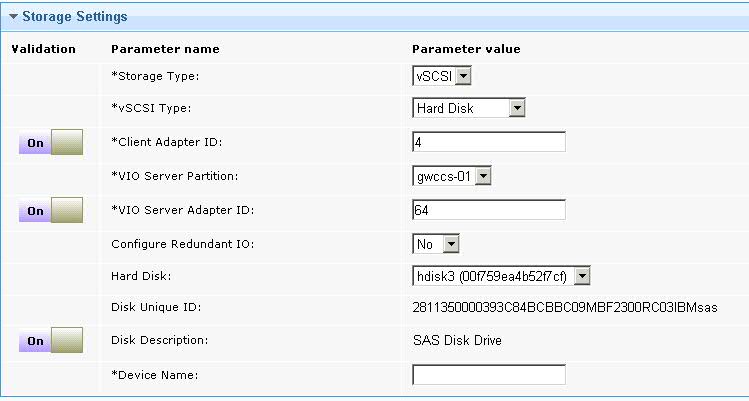

- vSCSI を選択した場合は、以下のパラメーターの値を入力します。
- vSCSI タイプ
- LPAR の新規ディスクに Hard Disk または Logical Volume のストレージを追加するかどうかを選択します。選択内容に応じて、タスクによって異なるパラメーターが表示されます。「Hard Disk」を選択した場合は、以下のパラメーターの値を入力する必要があります。Configure Redundant IO、Hard Disk パラメーター。「Logical volume」を選択した場合は、以下のパラメーターの値を入力する必要があります。Logical Volume Group、 Logical Volume Size (GB)、Logical Volume Name。
- クライアント・アダプター ID
- 新しいディスクに使用する LPAR クライアント・アダプターの ID を入力します。パラメーターに与えられた検証をオーバーライドするには、パラメーターの「検証」列で「オフ」を選択します。詳しくは、『タスクでの検証の無効化』を参照してください。
- VIO サーバー・パーティション
- アダプター ID を追加する仮想入出力サーバー (VIOS) の名前を選択します。
- VIO サーバー・アダプター ID
- 新しいディスクの VIOS で使用するアダプター ID を入力します。パラメーターに与えられた検証をオーバーライドするには、パラメーターの「検証」列で「オフ」を選択します。詳しくは、『タスクでの検証の無効化』を参照してください。
- 冗長入出力の設定
- マルチパス入出力 (MPIO) 冗長性のための代替パスを設定するかどうかを選択します。「YES」を選択した場合は、以下のパラメーターの値を入力する必要があります。Redundant Client Adapter ID、 Redundant Server Partition、 および Redundant Server Adapter ID。Hard Disk リストはフィルタリングされ、MPIO が設定されているハード・ディスクのみが表示されます。
- 冗長クライアント・アダプター ID
- 使用する冗長 LPAR クライアント・アダプターの ID を入力します。
- 冗長サーバー・パーティション
- 新規ディスクのマルチパスを有効にするために設定する冗長 VIO サーバーを選択します。
- 冗長サーバー・アダプター ID
- 新規ディスクのための冗長 VIO サーバーで使用する冗長 VIO サーバー・アダプター ID を入力します。
- ハード・ディスク
- vSCSI アダプターに接続する物理ディスクを選択します。ボリューム・グループまたは LPAR に関連付けられているハード・ディスクはリストされません。有効な物理ボリューム ID (PVID) のないハード・ディスクはリストされません。
- ディスク固有 ID
- 選択したハード・ディスクの固有 ID を表示します。
- ディスク説明
- ハード・ディスクの説明を表示します。パラメーターに与えられた検証をオーバーライドするには、パラメーターの「検証」列で「オフ」を選択します。詳しくは、『タスクでの検証の無効化』を参照してください。
- 論理ボリューム・グループ
- 新規 SCSI ディスクのストレージを作成する論理ボリューム・グループを選択します。
- 論理ボリューム・サイズ (GB)
- 新規 SCSI ディスクに割り当てるサイズをギガバイト単位で入力します。
- 論理ボリューム名
- 論理ボリュームの名前を入力します。
- デバイス名
- VIO サーバーがハード・ディスクに関連付ける仮想ターゲット名を入力します。

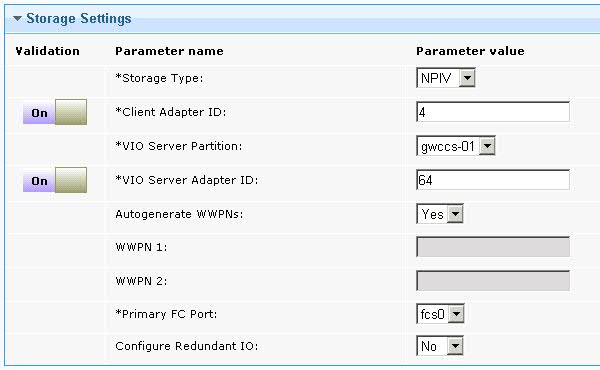

- NPIV を選択した場合は、以下のパラメーターの値を入力します。
- クライアント・アダプター ID
- 新しいディスクに使用する LPAR クライアント・アダプターの ID を入力します。
- VIO サーバー・パーティション
- 新規ディスクのアダプターの追加先の VIOS の名前を選択します。
- VIO サーバー・アダプター ID
- 新しいディスクの VIOS で使用するアダプター ID を入力します。
- WWPN の自動生成
- クライアント・アダプターに対して、ワールドワイド・ポート・ネーム (WWPN) を自動的に生成するかどうかを選択します。デフォルト設定はYesです。No を選択した場合は、WWPN 1 フィールドと WWPN 2 フィールドにポート名を入力する必要があります。No を選択して MPIO を設定する場合は、Redundant WWPN 1 パラメーターと Redundant WWPN 2 パラメーターにも値を入力する必要があります。
- WWPN 1
- クライアント・アダプターの最初の WWPN を入力します。
- WWPN 2
- クライアント・アダプターの 2 番目の WWPN を入力します。
- 1 次 FC ポート
- 1 次ポートとして使用するファイバー・チャネル・ポートを選択します。
- 冗長入出力の設定
- マルチパス入出力 (MPIO) 冗長性のための代替パスを設定するかどうかを選択します。YES を選択すると、以下のパラメーターが表示されます。Redundant Client Adapter ID、Redundant Server Partition、Redundant Server Adapter ID、Redundant WWPN 1、Redundant WWPN 2、Secondary FC Port に制限されています。
- 冗長クライアント・アダプター ID
- 使用する冗長 LPAR クライアント・アダプターの固有 ID を入力します。
- 冗長 VIO サーバー・パーティション
- 冗長クライアント・アダプター ID を追加する冗長サーバー名を選択します。
- 冗長サーバー・アダプター ID
- 使用する仮想入出力サーバーの冗長アダプター ID を入力します。
- 冗長 WWPN 1
- クライアント・アダプターの最初の冗長 WWPN を入力します。
- 冗長 WWPN 2
- クライアント・アダプターの 2 番目の冗長 WWPN を入力します。
- 2 次 FC ポート
- 2 次ファイバー・チャネル・ポートを選択します。
- vSCSI を選択した場合は、以下のパラメーターの値を入力します。
- 「アクションの実行」をクリックし、「アクションの実行」ダイアログ・ボックスで、ディスクの追加先の LPAR を選択して「OK」をクリックします。
